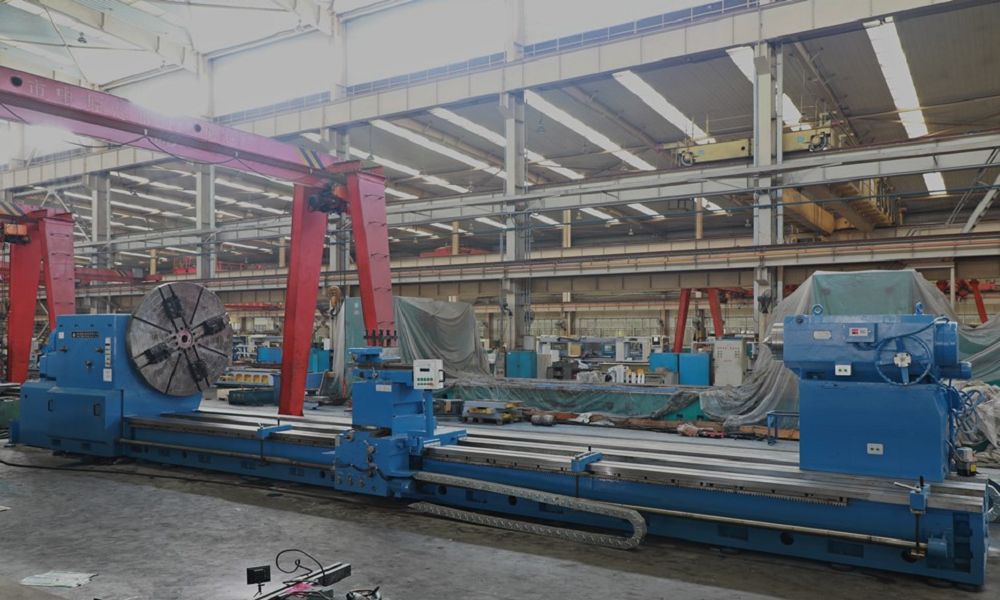

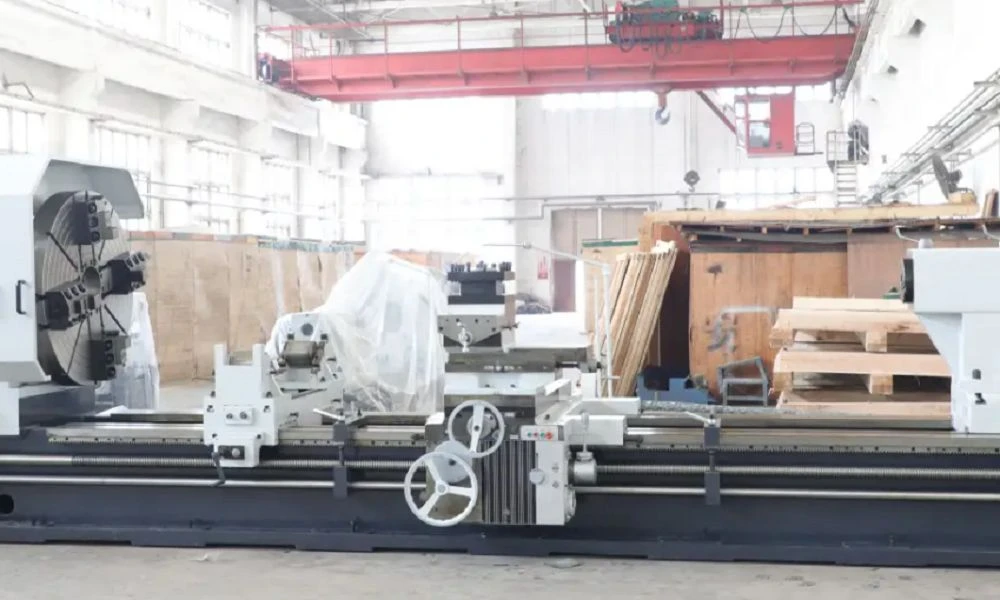

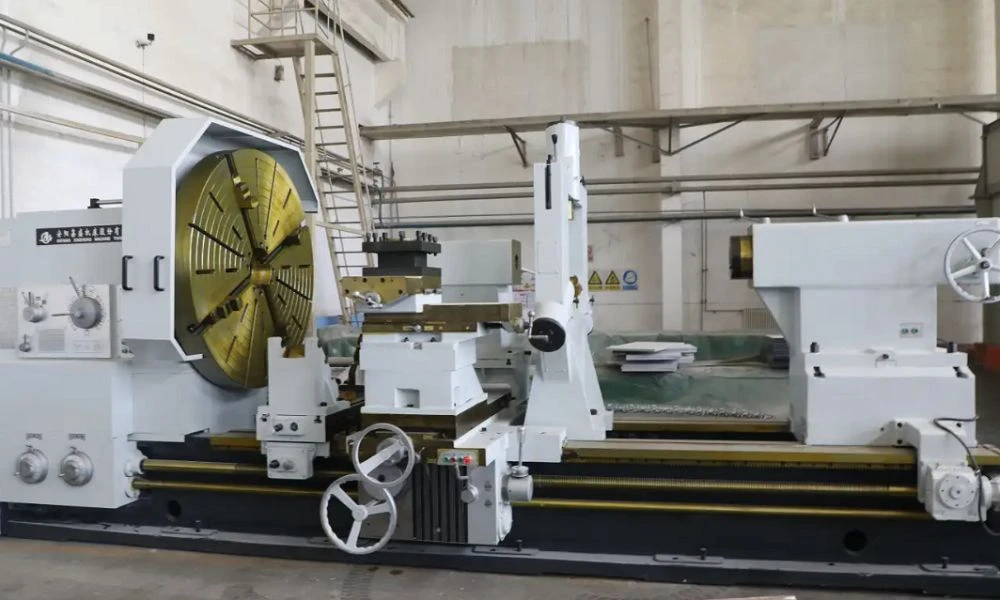

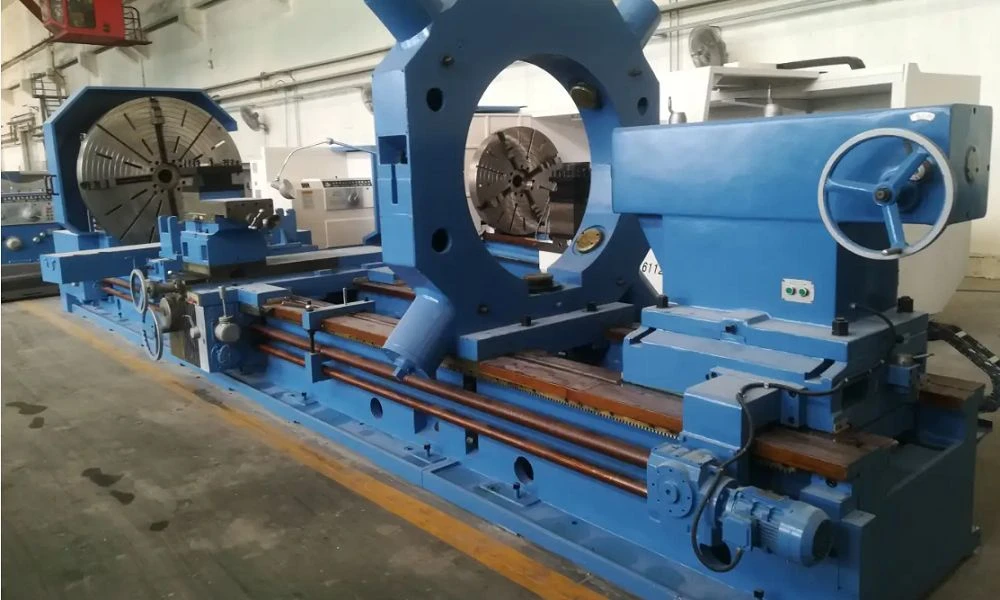

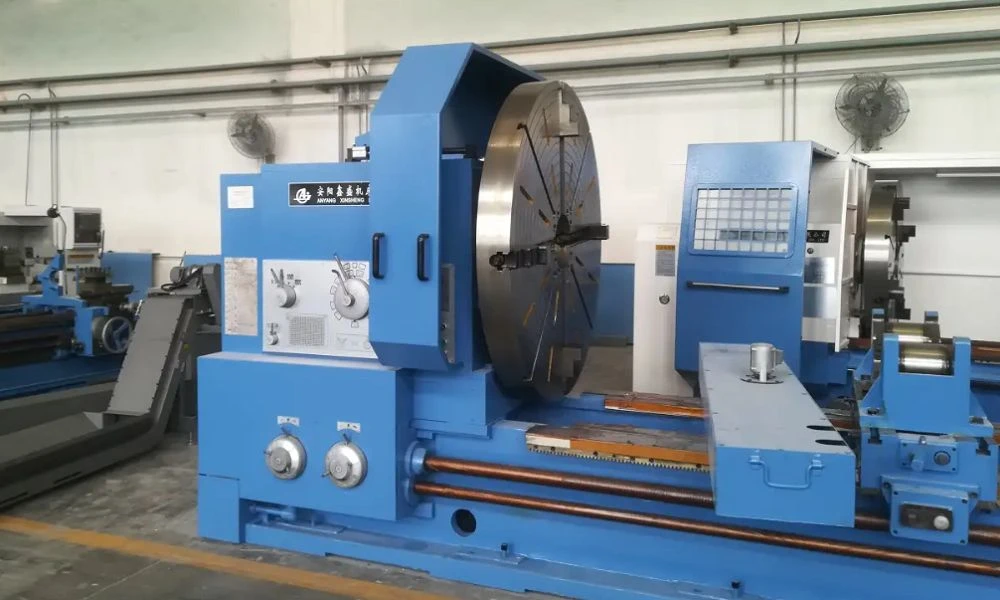

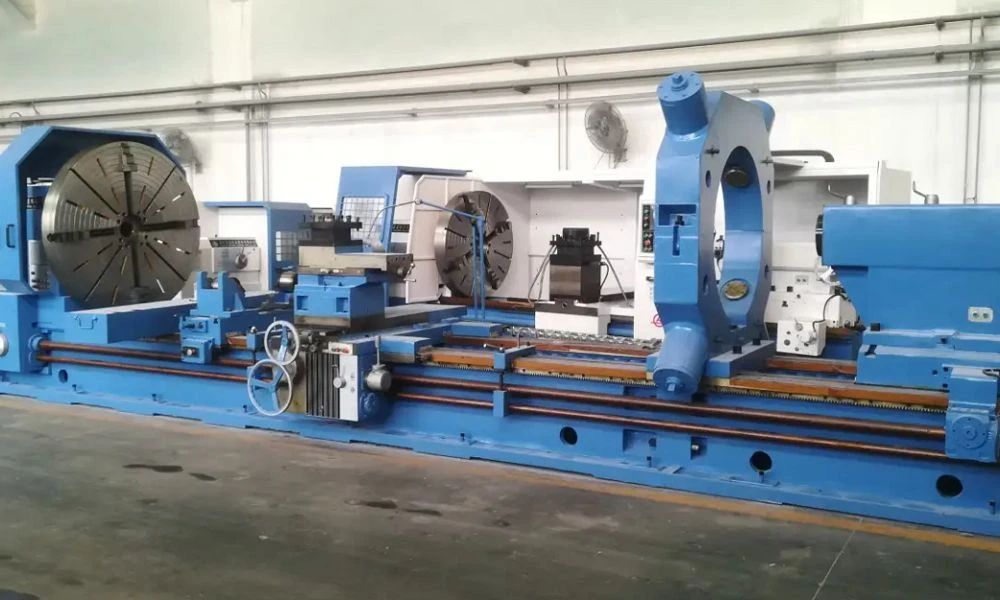

32 টন লোড বহন করার ক্ষমতা-যুক্ত লেদকে হেভি ডিউটি মেটাল লেদও বলা হয়। এর গঠন অনুসারে, এটি দুটি প্রকারে বিভক্ত করা যেতে পারে: অনুভূমিক এবং উল্লম্ব। মূল নকশা বৈশিষ্ট্যগুলির মধ্যে রয়েছে অত্যন্ত উচ্চ দৃঢ়তা, ভারী-লোড বহন ক্ষমতা, বড় টর্ক, শক্তিশালী কম্পন প্রতিরোধ ক্ষমতা এবং দীর্ঘ নির্ভুলতা ধারণ। এটি বিশেষভাবে বড়-স্কেল অক্ষীয়/ডিস্ক/টিউব টাইপ ভারী কাটা অপারেশনের জন্য ডিজাইন করা হয়েছে। মডেল নম্বরগুলির মধ্যে রয়েছে C61160, C61200, C61250, ইত্যাদি।
1. বডি এবং গাইড রেল (ভারী-ডিউটি ফাউন্ডেশন)
বিছানাটি HT300 উচ্চ-গ্রেডের ধূসর ঢালাই লোহা দিয়ে তৈরি, যার মধ্যে রজন বালি ছাঁচনির্মাণ + স্যান্ড সিলিং + সেকেন্ডারি বার্ধক্য অভ্যন্তরীণ চাপ দূর করতে এবং বিকৃতি প্রতিরোধ করে।
প্রশস্ত মাল্টি-গাইড রেল: 3টি আয়তক্ষেত্রাকার ফ্ল্যাট গাইড রেল, প্রস্থ 1600 মিমি+, বড় যোগাযোগের এলাকা, শক্তিশালী অনমনীয়তা; গাইড রেলগুলি মাঝারি ফ্রিকোয়েন্সি (HRC50) + নির্ভুলতা গ্রাইন্ডিং, পরিধান-প্রতিরোধী এবং ভাল নির্ভুলতা ধারণে নিভে যায়।
নীচের চিপ অপসারণ + সুরক্ষা: নীচের চিপ অপসারণ নকশা, গাইড রেল নরম বেল্ট / স্ট্যাটিক চাপ গাইড রেলের সাথে মিলিত, লোহার চিপগুলিকে স্ক্র্যাচিং থেকে বাধা দেয়, ঘর্ষণ কমায় এবং চলাচলের স্থিতিশীলতা উন্নত করে।
2. প্রধান শ্যাফ্ট সিস্টেম (টর্ক এবং স্পষ্টতা কোর)
ভারী-ডিউটি সাপোর্ট: দুই-পয়েন্ট / তিন-পয়েন্ট সাপোর্ট, ভারী-ডিউটি ডাবল-সারি নলাকার রোলার বিয়ারিং / নির্ভুল কৌণিক যোগাযোগ বিয়ারিং, রেডিয়াল / অক্ষীয় লোডের শক্তিশালী প্রতিরোধের সাথে সজ্জিত।
বড় টর্ক ট্রান্সমিশন: ডিসি / এসি সার্ভো মোটর দ্বারা চালিত, ইলাস্টিক কাপলিং + মাল্টি-স্টেজ গিয়ার রিডাকশন, দাঁতের পৃষ্ঠ উচ্চ ফ্রিকোয়েন্সিতে নিভে যাওয়া + প্রান্ত গ্রাইন্ডিং; প্রশস্ত গতি পরিসীমা (0.8–160r/মিনিট), আউটপুট টর্ক হাজার হাজার নিউটন-মিটারে পৌঁছাতে পারে।
সিলিং এবং তৈলাক্তকরণ: প্রধান শ্যাফ্ট বাক্সে শক্তিশালী তেল তৈলাক্তকরণ + গোলকধাঁধা সীল, তেল ফুটো এবং ধুলো প্রতিরোধ করে, ক্রমাগত ভারী কাটার জন্য উপযুক্ত।
গর্তের মধ্য দিয়ে বড়: প্রধান খাদ গর্ত ব্যাস 100-130 মিমি, লম্বা শ্যাফ্ট / বড় বার মিটমাট করতে পারে।
3. টুল বিশ্রাম এবং স্লাইড (কাটিং এক্সিকিউশন)

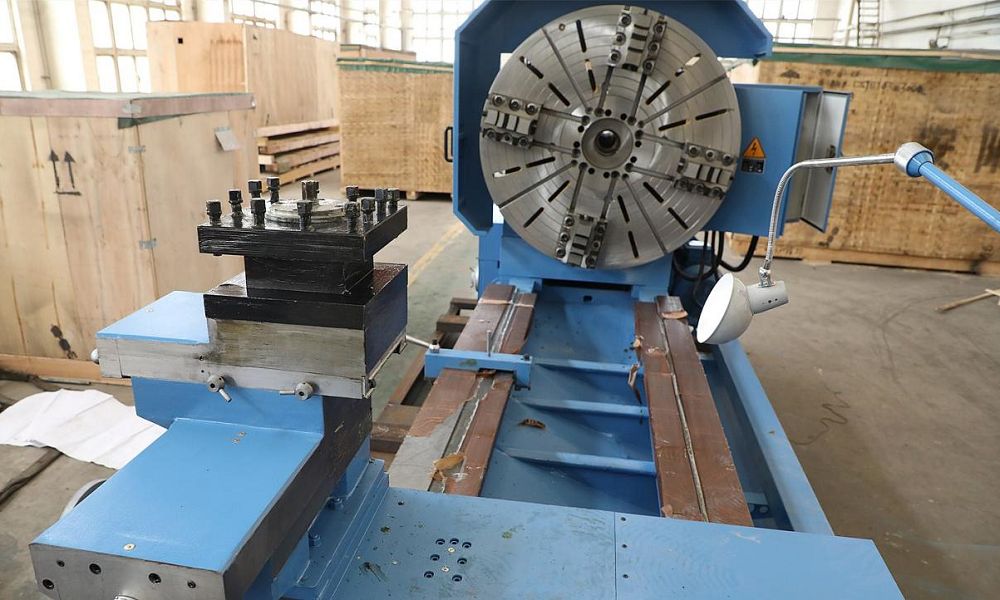

তিন-স্তর প্রেস প্লেট টুল বিশ্রাম: বড় স্লাইড + অনুভূমিক স্লাইড + উপরের টুল বিশ্রাম, উচ্চ-শক্তি ঢালাই লোহা, ভারী কাটার জন্য উপযুক্ত, বড় কাটিয়া শক্তি (সর্বোচ্চ 16000kgf)।
উচ্চ নির্ভুলতা ট্রান্সমিশন: অনুদৈর্ঘ্য র্যাক + ডবল দাঁত ব্যাকল্যাশ নির্মূল, পার্শ্বীয় বল স্ক্রু, উচ্চ অবস্থান / পুনরাবৃত্তি অবস্থান নির্ভুলতা।
গাইড রেল নরম বেল্ট: ড্র্যাগ প্লেট গাইড রেল প্লাস্টিক দিয়ে লেপা, ঘর্ষণ কমায়, হামাগুড়ি রোধ করে এবং চলাচলের মসৃণতা উন্নত করে।
4. টেলস্টক এবং কেন্দ্র বিশ্রাম (দীর্ঘ ওয়ার্কপিস সমর্থন)
স্প্লিট হেভি-ডিউটি টেলস্টক: আপার বডি (হাতা + কেন্দ্র বিশ্রাম) + নিম্ন শরীর (স্বয়ংক্রিয় দ্রুত চলাচল + হাইড্রোলিক লকিং); হাতা অভ্যন্তরীণভাবে রয়েছে, একটি স্বাধীন মোটর দ্বারা চালিত, সামঞ্জস্য সামঞ্জস্য করতে পারে।

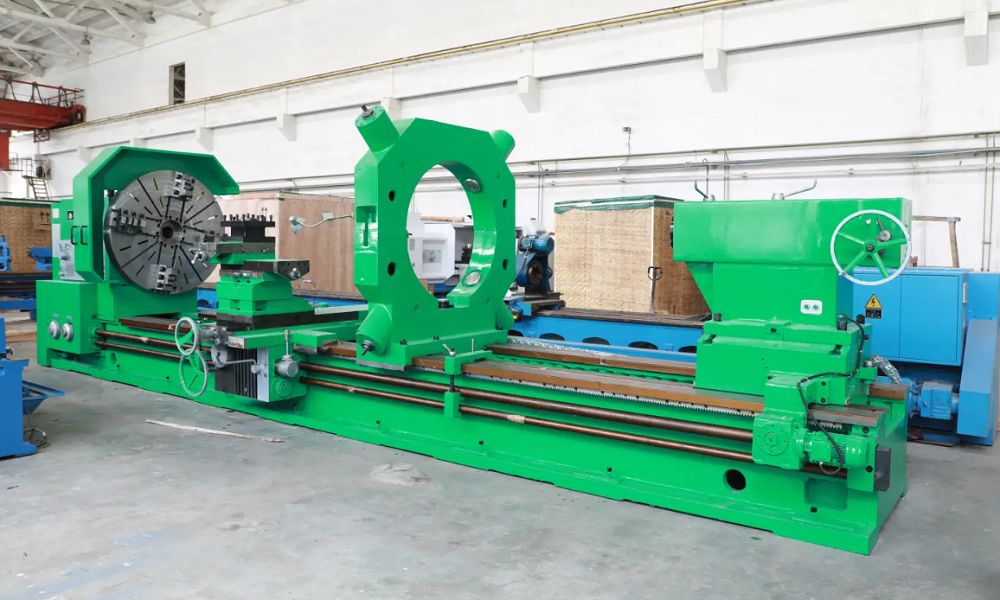

হেভি-ডিউটি সেন্টার বিশ্রাম: একাধিক রোলার / হাইড্রোলিক স্বয়ংক্রিয় কেন্দ্রীকরণ, দীর্ঘ শ্যাফ্ট / ভারী ওয়ার্কপিস সমর্থন করে, ঝুলে যাওয়া রোধ করে এবং সামঞ্জস্য বজায় রাখে।
5. পাওয়ার এবং হাইড্রোলিক (ড্রাইভিং এবং নিয়ন্ত্রণ)
উচ্চ-শক্তির প্রধান মোটর: 45–75kW স্তর, গভীরতা কাটার প্রয়োজনীয়তা পূরণ করে এবং ভারী কাটিংয়ে ফিড করে।
হাইড্রোলিক সিস্টেম: স্বয়ংক্রিয় গিয়ার স্থানান্তর, জোরপূর্বক তৈলাক্তকরণ, টুল বিশ্রাম / টেলস্টক লকিং, স্ট্যাটিক চাপ গাইড রেল, নির্ভরযোগ্য কর্ম, সহজ রক্ষণাবেক্ষণ।
6. ভারবহন এবং প্রক্রিয়াকরণ ক্ষমতা (32-টন স্তরের জন্য মূল সূচক)
টপ-থেকে-টপ লোড-বিয়ারিং: 32 টন, বড় ফোরজিংস / কাস্টিং / শ্যাফ্ট / ডিস্কের জন্য উপযুক্ত।

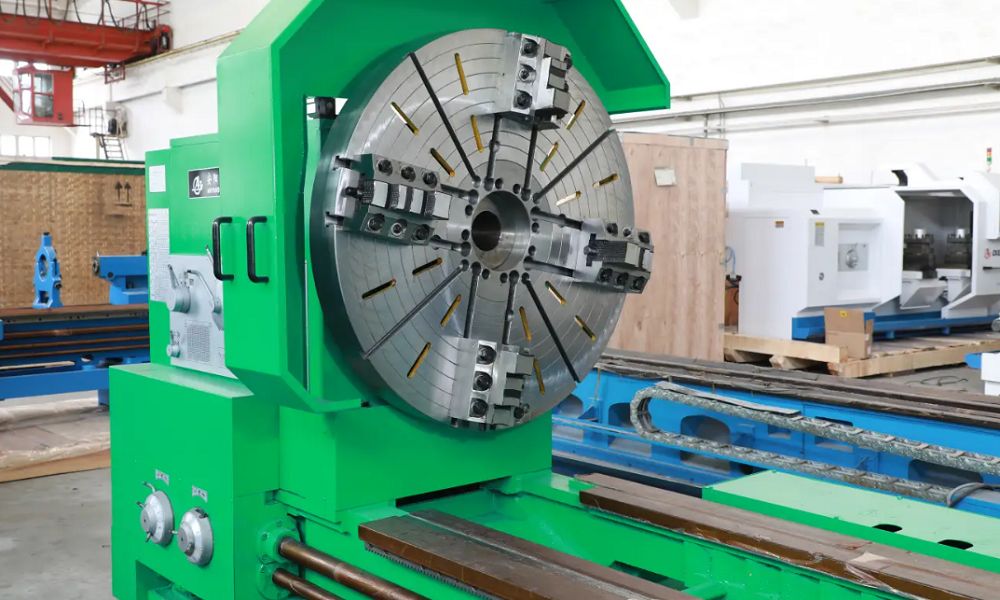

বড় বাঁক ব্যাস: বিছানায় সর্বোচ্চ 1600-2000 মিমি, ফুলের প্লেটের ব্যাস 1600-2000 মিমি (ঐচ্ছিক)।
মাল্টি-কার্যকর কাটিং: বাঁকানো বাইরের বৃত্ত / ভিতরের গর্ত / শেষ মুখ, বিরক্তিকর, শঙ্কুযুক্ত পৃষ্ঠ, গোলাকার পৃষ্ঠ, মেট্রিক / ইম্পেরিয়াল / মডুলার থ্রেড, জটিল ভারী অংশগুলির জন্য উপযুক্ত।
7. নির্ভুলতা এবং স্থিতিশীলতা (ভারী কাটার অধীনে নির্ভুলতা বজায় রাখা)
সীমিত উপাদান অপ্টিমাইজেশান: গতিশীল / স্ট্যাটিক কঠোরতা বাড়ানোর জন্য মূল উপাদানগুলির টপোলজিকাল অপ্টিমাইজেশন (বেড, কলাম, ক্রসবিম)।
অ্যান্টি-কম্পন ডিজাইন: উচ্চ দৃঢ়তা কাঠামো + স্যাঁতসেঁতে উপাদান, ভারী কাটিং কম্পন দমন করে, পৃষ্ঠের গুণমান নিশ্চিত করে।
তাপীয় স্থিতিশীলতা: জোরপূর্বক তৈলাক্তকরণ + তাপ অপচয় নকশা, তাপীয় বিকৃতি নিয়ন্ত্রণ, দীর্ঘ সময়ের জন্য স্থিতিশীল প্রক্রিয়াকরণ নির্ভুলতা।
8. অপারেশন এবং নিরাপত্তা (মানব-মেশিন এবং সুরক্ষা)
ওয়াকওয়ে + সাসপেন্ডেড বোতাম স্টেশন: সহজ অপারেশন এবং নিরাপদ।
সুরক্ষা এবং ইন্টারলক: সম্পূর্ণরূপে আবদ্ধ / আধা-আবদ্ধ সুরক্ষা, জরুরি স্টপ, ওভারলোড সুরক্ষা, ভ্রমণ সীমা।
ভারী শুল্ক ধাতু লেদ পরামিতি
|
আইটেম |
ইউনিট |
C61160/32 |
C61200/32 |
C61250/32 |
|
ক্ষমতা |
||||
|
সর্বোচ্চ. সুইং dia.over বিছানা |
মিমি |
1600 |
2000 |
2500 |
|
ফেস চক সর্বোচ্চ টর্ক |
kg.M |
8000 |
||
|
Max.workpiece দৈর্ঘ্য |
মিমি |
3000-20000 (কাস্টমাইজড) |
||
|
গাড়ির উপর দোলনা |
মিমি |
1250 |
1600 |
2200 |
|
গাইডওয়ের স্প্যান |
মিমি |
1600 |
||
|
টাকু |
||||
|
টাকু গতি |
ধাপহীন |
|||
|
টাকু গতি এবং পরিসীমা |
r/মিনিট |
0.8-160 |
||
|
টাকু এর টেপার গর্ত |
120(টেপার1:7) |
|||
|
ফেস চক ডি |
মিমি |
1600mmI\\1800mm\\2000mm |
||
|
ফিড গতি |
||||
|
ফিড গতি স্তর |
মিমি/আর |
18 স্তর |
||
|
অনুদৈর্ঘ্য ফিডের পরিসর |
0.125-48 |
|||
|
ক্রস ফিড পরিসীমা এবং |
মিমি/আর |
0.063-24 |
||
|
মেট্রিক থ্রেড |
মিমি |
2-40 |
||
|
ইঞ্চি সুতো |
মিমি |
1-14 |
||
|
মডিউল থ্রেড |
মিমি |
1.5-20 |
||
|
টুল পোস্ট |
||||
|
ক্রস স্লাইডের সর্বোচ্চ ভ্রমণ |
মিমি |
725 |
725 |
800 |
|
সর্বোচ্চ স্লাইডের ভ্রমণ |
মিমি |
600 |
||
|
টেলস্টক |
||||
|
টেলস্টক কুইলের ব্যাস |
মিমি |
300 |
||
|
tailstock কুইল ভ্রমণ |
মিমি |
300 |
||
|
টেইলস্টক কুইলের টেপার হোল |
মিমি |
100 (টেপার 1:7) |
||
|
সামগ্রিক মাত্রা |
||||
|
দৈর্ঘ্য |
মিমি |
13577/15577/17577/21577 |
||
|
প্রস্থ |
মিমি |
2479/2479/2515 |
||
|
হাইট |
মিমি |
2280/2580/2655 |
||
|
ওজন |
কেজি |
45000-60000 |
||
দৃষ্টিশক্তি উৎপাদন করা
সার্টিফিকেশন
Anyang XS ছোট বাঁক লেদ ডিজাইন এবং ISO 9001, ISO14001 অনুযায়ী উত্পাদন, আমরা CE, UL সার্টিফিকেশন মালিকানাধীন.
প্রদর্শনী
কোম্পানির পরিচিতি

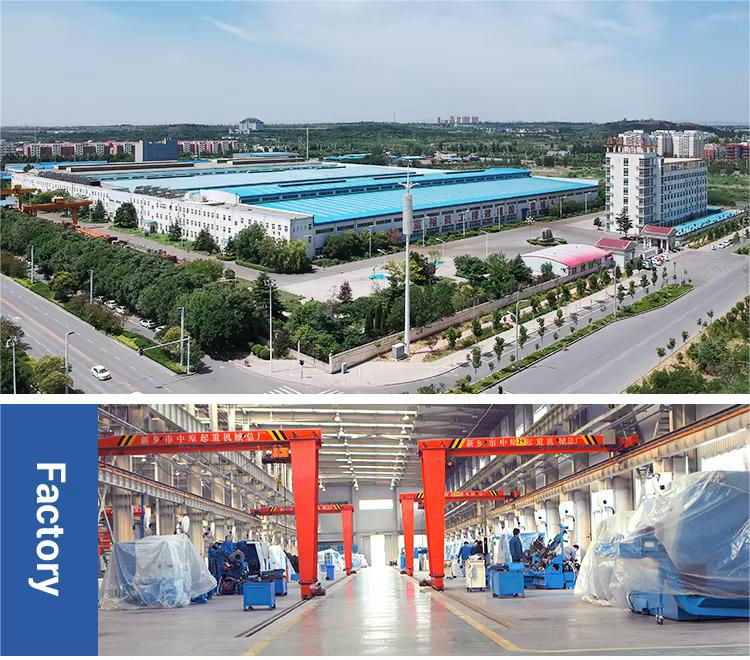

ANYANG XINSHENG মেশিন টুল CO., LTD. হেনান প্রদেশের আনিয়াং শহরে অবস্থিত। এটি 1946 সালে প্রতিষ্ঠিত হয়েছিল। কয়েক দশকের কঠোর পরিশ্রমের মাধ্যমে, এটি চীনের বৃহত্তম লেদ প্রস্তুতকারক এবং কন্ট্রোল চায়নাতে বৃহত্তম মেশিন টুল প্রযোজক হয়ে উঠেছে। আনিয়াং জিনশেং একটি সিএনসি লেদ উত্পাদন কারখানা, একটি প্রচলিত লেদ উত্পাদন কারখানা এবং একটি ফাউন্ড্রি কারখানা নিয়ে গঠিত। এটি প্রতি বছর বড় এবং মাঝারি আকারের টুল মেশিনের 6000টিরও বেশি সেট তৈরি করে। পণ্যগুলি প্রধানত যন্ত্রপাতি, গাড়ি, পরিবহন, পেট্রোকেমিক্যাল, বিমান চলাচল, মহাকাশ, পুষ্পস্তবক সুরক্ষা এবং তথ্য ইত্যাদির উচ্চ এবং নতুন প্রযুক্তি শিল্পে ব্যবহৃত হয়।
